YD6500智能測控儀
概述
YD6500智能電力測控儀是一款數字化監控終端，集測量、監控、通信、顯示于一體的智能化設備，采用大尺寸TFT-LCD(320*240)彩色液晶顯示器，儀表其內部采用一顆32位ARM處理器，其自帶16位AD，利用現代計算機和數字信號處理技術，測量所有的常用電力參數，如三相電流、電壓、有功、無功功率、電能、諧波、需量等，并可顯示實時波形圖和相位矢量圖。
產品功能
技術參數

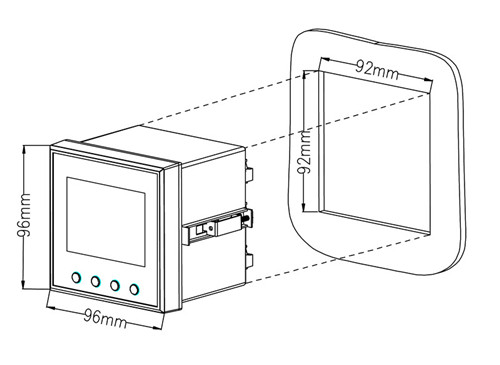

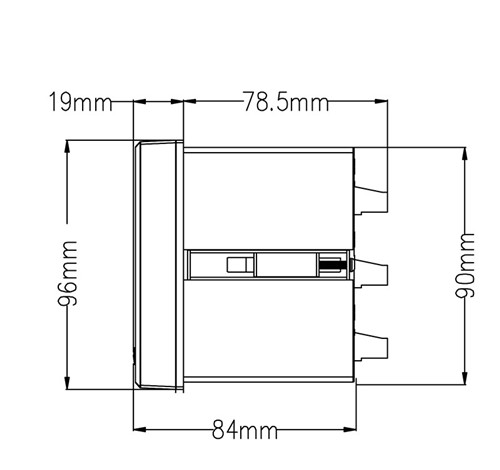

產品尺寸
產品應用
更多詳細
功能特點
● 正反向有功、四象限無功和正反向視在電能計量及分相電能計量；
● 可測量三相電壓、電流、功率、功率因數、頻率、相角等運行參數；
● 三相電壓、電流63次諧波（分次諧波含量、總畸變率、偶次畸變率、奇次畸變率），各分相電壓波峰系數、各分相電壓電話諧波波形因數、各分相電流K系數；
● 三相電壓、電流不平衡度；
● 需量（實時需量包括電流平均值、三相電流、總有功、總無功、視在總功率），最大需量記錄（包括電流平均值、總有功、總無功、視在總功率）；
● 具有上下限報警及報警時間記錄，最值記錄等記錄功能；
● 彩色顯示，可顯示實時波形圖和相位矢量圖；
● 最多可以同時插6個模塊，電流輸入模塊、電壓輸入模塊、電源模塊為標配模塊，另可再選配3個模塊，除模擬量模塊可同時選用2個之外，其它模塊只能各選擇1個。
● 實時時鐘功能
擴展功能：
● 可擴展遙信、遙控模塊
● 可擴展DC4-20mA模擬量輸出
● 可擴展通訊模塊有：RS485通訊模塊、Profibus-DP通訊模塊、TCP/IP通訊模塊
● 正反向有功、四象限無功和正反向視在電能計量及分相電能計量；
● 可測量三相電壓、電流、功率、功率因數、頻率、相角等運行參數；
● 三相電壓、電流63次諧波（分次諧波含量、總畸變率、偶次畸變率、奇次畸變率），各分相電壓波峰系數、各分相電壓電話諧波波形因數、各分相電流K系數；
● 三相電壓、電流不平衡度；
● 需量（實時需量包括電流平均值、三相電流、總有功、總無功、視在總功率），最大需量記錄（包括電流平均值、總有功、總無功、視在總功率）；
● 具有上下限報警及報警時間記錄，最值記錄等記錄功能；
● 彩色顯示，可顯示實時波形圖和相位矢量圖；
● 最多可以同時插6個模塊，電流輸入模塊、電壓輸入模塊、電源模塊為標配模塊，另可再選配3個模塊，除模擬量模塊可同時選用2個之外，其它模塊只能各選擇1個。
● 實時時鐘功能
擴展功能：
● 可擴展遙信、遙控模塊
● 可擴展DC4-20mA模擬量輸出
● 可擴展通訊模塊有：RS485通訊模塊、Profibus-DP通訊模塊、TCP/IP通訊模塊
