YD-APF有源電力濾波器

概述

YD-APF有源電力濾波器采用先進的動態實時跟蹤補償方式消除電網諧波，通過實時監測由非線性負載所產生的電流波形，分離出諧波部分，將大小相等，方向相反的諧波電流注入到電網中，實現濾除諧波的功能。

返回列表

產品功能技術參數 產品尺寸產品應用更多詳細

功能特點

● 采用3DSP+CPLD全數字控制方式，穩定可靠性高，精確濾除諧波。

● 可實時動態濾除2～50次諧波，或者有選擇的濾除電網中存在的各次典型性特征諧波。

● 內置諧波補償、無功補償、不平衡補償?shù)榷喾N補償功能，用戶可自行設定選擇補償功能

● 應用四相線技術，消除中性線電流

● 有效的各類保護措施，確保正常工作和異常工況下都不會對供配電系統及系統內其他設備造成任何影響

● 擴展性好，可多臺APF并聯應用

● 友好的操作和顯示人機界面，可提供完整的現場信息

● 與PC連接的RS485通訊接口，滿足供電系統實現電力監控功能的需要

訂貨須知
公司標識	額定電流	產品名稱	電壓等級	線制方式	安裝方式	顯示方式
YD-	-□-	-APF	-□-	-□-	-□-	-□-
雅達電子	025:25A 035:35A 050:50A 060:60A 100:100A	有源電力濾波器	4：400V	3L:三相三線制 4L：三相四線制	R：機架式 H：壁掛式	L:LCD
	050:50A 100:100A 150:150A 200:200A 250:250A 300:300A 350:350A		4：400V		立柜式
	125:125A 250:250A 375:375A		6:690V		立柜式
舉例： YD-060-APF-4-4L/RL表示雅達YD-APF系列產品中的容量60A機型，為400V電壓系統，三相四線制接入系統，R為機架式安裝方式，L為標配LCD顯示的有源電力濾波器。

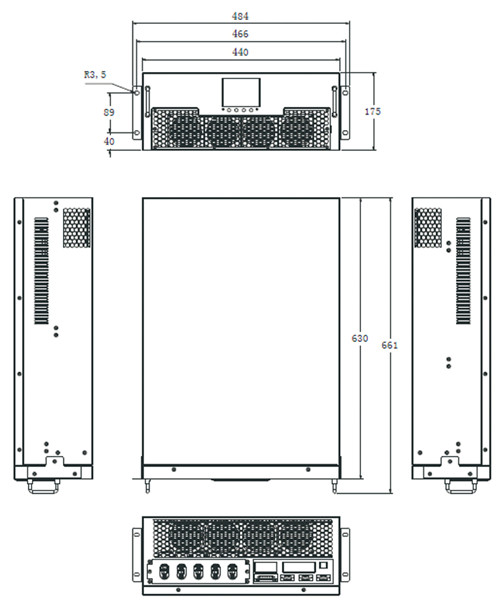

YD050、060APF機架式
